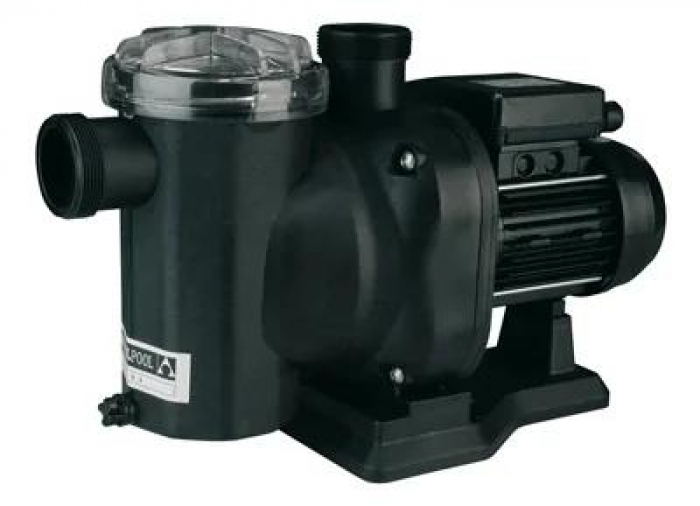

Pompe piscine ASTRAL POOL Sena



Caractéristiques techniques
Référence ASTRAL POOL	Sena 0.33CV
Débit à 8 m CE	4.00 m³/h
Raccordement hydraulique à l’aspiration	préfiltre muni d'un 1/2 union démontable ø 50 femelle à coller
Raccordement hydraulique au refoulement	corps de pompe muni d'un 1/2 union démontable ø 50 femelle à coller
Puissance nominale	0.23 kW
Puissance absorbée	0.46 kW
Tension d’alimentation	230 V Mono
Ampérage	2.1 A
Moteur	isolation classe F étanchéité IP-55
Turbine	Noryl
Garniture mécanique	acier AISI 316 partie fixe en Oxyde d’alumine
Panier de pré filtre	empêche l’entrée d’éléments solides dans l’hydraulique
Couvercle de pré filtre	transparent système baïonnette
Pompe auto-amorçante	hauteur géométrique d’aspiration maxi. 2.00m

CE et HMT, quézaco ?

Le débit d'une pompe est variable selon 3 facteurs :


• La hauteur géométrique d'aspiration : c'est la hauteur mesurée en mètre de colonne d'eau (CE) entre l'embouchure "aspiration" de la pompe et le plan d'eau de la piscine. Lorsque la pompe est située au-dessus du niveau de l'eau, cette situation est dite "en élévation". La hauteur géométrique d'aspiration excède rarement 2 à 3 m afin de ne pas perturber l'auto-amorçage et le rendement de la pompe. Dans le meilleur des cas, cette hauteur est nulle : la pompe est au même niveau que le plan d'eau, voire en dessous ; on dit alors que la pompe est "en charge" et sa hauteur géométrique d'aspiration est négative. C'est dans cette situation qu'une pompe est la plus performante.
• La hauteur géométrique de refoulement : c'est la hauteur mesurée en mètre de colonne d'eau (CE) entre l'embouchure "refoulement" de la pompe et le plan d'eau de la piscine. Cette hauteur peut être positive (pompe située en dessous), nulle (pompe au même niveau) ou négative (pompe située au-dessus). La hauteur géométrique de refoulement est moins contraignante pour une pompe que la hauteur géométrique d'aspiration.
• Les pertes de charges de l'installation : elles sont constituées par l'ensemble des équipements hydrauliques ; chacun d'eux constitue un obstacle qui freine la circulation de l'eau. L'accumulation de ses obstacles se mesure aussi en mètre de colonne d'eau (CE) à partir des "courbes de pertes de charge" concernant chaque matériel...
• Il n'y a plus qu'à additionner tous les mètres de colonnes d'eau (CE) pour obtenir la Hauteur Manométrique Totale (HMT) de l'installation ! Par convention, plutôt que de faire effectuer un calcul long et onéreux par un Bureau d'Etudes, la profession considère qu'une installation de piscine familiale standard*, génère une HMT de 8 à 10m de CE.
• Le local technique de la piscine est situé à moins de 5,00 m du bassin. Le choix du diamètre des raccords et des canalisations est prépondérant afin de limiter au maximum les pertes de charge de l'installation.

Pour les pompes de la famille Sena, débit maxi et faible niveau sonore vont de pair. De quoi satisfaire pleinement les besoins des usagers de piscine privée, avec en prime le design séduisant qui caractérise AstralPool.

A souligner : capacité d’auto-aspiration de plus de 2 m sans clapet de pied. De plus, les pompes Sena, construites en plastiques techniques, sont équipées d’un préfiltre d’une capacité de 2 litres, dont l’intérieur peut être facilement inspecté grâce à son couvercle transparent.

L'ensemble des pompes de la gamme Sena intègre un préfiltre dont le couvercle, muni d'un système à baïonnette, se ferme d'un seul geste, en un quart de tour. La partie supérieure du couvercle forme une croix qui permet d'utiliser n'importe quel outil pour ouvrir et fermer le préfiltre. La base de la pompe, particulièrement stable, se monte très facilement sur le corps, sans besoin de visserie

La famille Sena existe en motorisations monophasées de 0,33 CV à 1,25 CV et triphasées de 0,75 CV à 1,25 CV, pouvant travailler respectivement à une tension de 230 V mono et 230/400 V tri, et supportant des variations de tension nominale de ±10%, grâce à ses moteurs Eurotension.

Les pompes Sena sont conformes à la norme EN-60335-2-41\ A1: 2001, ce qui leur permet de porter le label TÜV-GS.
