Pompe STAR-RITE

CE et HMT, quézaco ?

• La hauteur géométrique d'aspiration : c'est la hauteur mesurée en mètre de colonne d'eau (CE) entre l'embouchure "aspiration" de la pompe et le plan d'eau de la piscine. Lorsque la pompe est située au-dessus du niveau de l'eau, cette situation est dite "en élévation". La hauteur géométrique d'aspiration excède rarement 2 à 3 m afin de ne pas perturber l'auto-amorçage et le rendement de la pompe. Dans le meilleur des cas, cette hauteur est nulle : la pompe est au même niveau que le plan d'eau, voire en dessous ; on dit alors que la pompe est "en charge" et sa hauteur géométrique d'aspiration est négative. C'est dans cette situation qu'une pompe est la plus performante.










•
•
•
•
•
•
• La hauteur géométrique de refoulement : c'est la hauteur mesurée en mètre de colonne d'eau (CE) entre l'embouchure "refoulement" de la pompe et le plan d'eau de la piscine. Cette hauteur peut être positive (pompe située en dessous), nulle (pompe au même niveau) ou négative (pompe située au dessus). La hauteur géométrique de refoulement est moins contraignante pour une pompe que la hauteur géométrique d'aspiration.










•
•
•
•
•
•
• Les pertes de charges de l'installation : elles sont constituées par l'ensemble des équipements hydrauliques ; chacun d'eux constitue un obstacle qui freine la circulation de l'eau. L'accumulation de ses obstacles se mesure aussi en mètre de colonne d'eau (CE) à partir des "courbes de pertes de charge" concernant chaque matériel...










•
•
•
•
•
•
• Il n'y a plus qu'à additionner tous les mètres de colonnes d'eau (CE) pour obtenir la Hauteur Manométrique Totale (HMT) de l'installation ! Par convention, plutôt que de faire effectuer un calcul long et onéreux par un Bureau d'Etudes, la profession considère qu'une installation de piscine familiale standard*, génère une HMT de 8 à 10 m de CE.

  * Le local technique de la piscine est situé à moins de 5,00 m du bassin, si possible. Le choix du diamètre des raccords et des canalisations est prépondérant afin de limiter au maximum les pertes de charge de l'installation.

  Puissance absorbée / puissance restituée : ce qu’il faut savoir


  Deux puissances caractérisent le moteur d’une pompe :

  - Puissance P1 : c’est la puissance électrique absorbée par le moteur, celle qui entre en compte pour le calcul de la consommation du moteur et le choix du disjoncteur magnétothermique.
  - Puissance P2 : c’est la puissance réellement disponible à l’arbre (pour faire tourner la turbine). Cette puissance est prise en compte pour calculer la puissance d’une pompe.

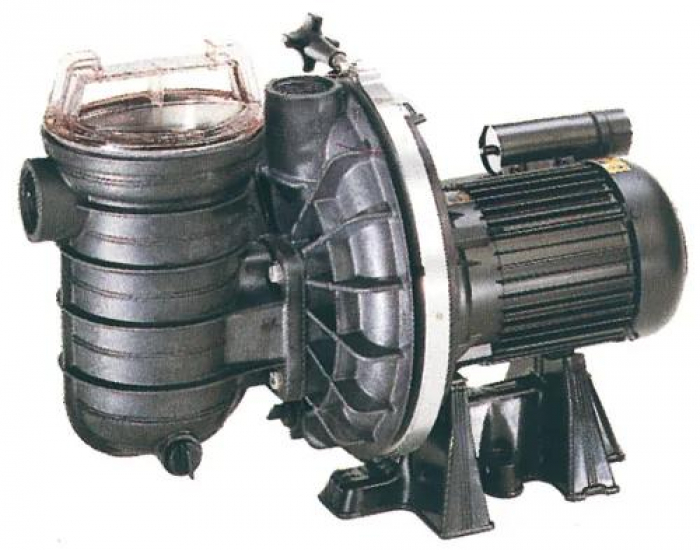

Principaux avantages de la pompe STA-RITE S5P2R eau salée :

• La série des pompes S5P2R convient à une utilisation avec une eau concentrée à 0,4% de sel ( ou 4 g / litre).
• Le matériau utilisé pour la fabrication de la pompe et du pré filtre autorise une pression de service élevée, et résiste même à des variations de températures importantes.
• La pompe est montée sur une embase surélevée, stable, rigide et antivibratoire.
• Un fonctionnement silencieux et un excellent rendement.
• Moteur européen conforme aux normes “CE” et muni d’une protection IP 55.
• La conception spéciale du diffuseur assure un auto-amorçage aisé.
• La hauteur de l’embase préserve le moteur de l’humidité et des souillures.
• Le collier d’assemblage, en acier inonydable, permet un démontage rapide de l’ensemble et un accès aisé aux pièces mobiles.
• Le couvercle transparent du pré filtre permet facilement de vérifier l’état de colmatage du panier.
• Le couvercle a un ø de 127 mm et résiste à une pression de 4 bars.
• Le panier du préfiltre est verrouillable et protège la turbine des impuretés.
